propojení Dionely
s trojcestnou baterií

Set jednotlivých instalatérských dílů nutných na propojení rohového ventilu u vás pod dřezem (studená voda) s regulátorem tlaku (není součástí balení), filtrem Dionela a trojcestnou směšovací baterií.

Tkus odkloní studenou vodu do filtru (montuje se na rohový ventil, tedy přívod studené vody ve vaší kuchyni, a na hadičku trojcestné baterie na studenou vodu). Kulový ventil omezí průtok filtrem (nastavíte vždy podle typu vaší Dionely), flexi hadička vytvoří prostor u rohového ventilu pro pohodlné namontování regulátoru tlaku s manometrem. Propojovací díly propojí filtr Dionela pomocí tlakových hadiček a závitů s trojcestnou směšovací baterií. Regulátor tlaku nastavte na 1 atm. Opticky zkontrolujte pomocí manometru.

Při montáži je třeba pečlivě ověřit těsnost všech spojů. Pokud zjistíte, že během provozu došlo k poškození některého dílu, je nutné jej bezodkladně vyměnit.

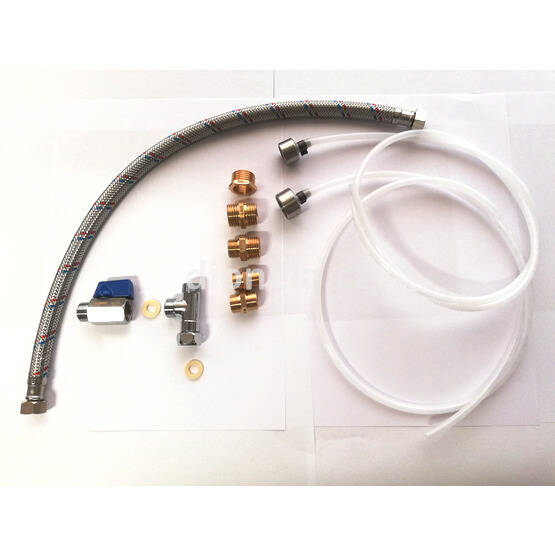

Obsah balení

• flexi hadička 50 cm se závity 2x G3/8
• kulový ventil se závity 2x G3/8
• Tkus s převlečnou maticí 3x G3/8
• redukce se závity G1/2 (vnější) - G3/8 (vnitřní)
• vsuvka G1/2
• redukční vsuvka G3/8 - G1/2 (vnější závity)
• 2x vsuvka G3/8
• matice se závitem G3/8 s tlakovou hadičkou 1 m
• matice se závitem G1/2 s tlakovou hadičkou 1 m
